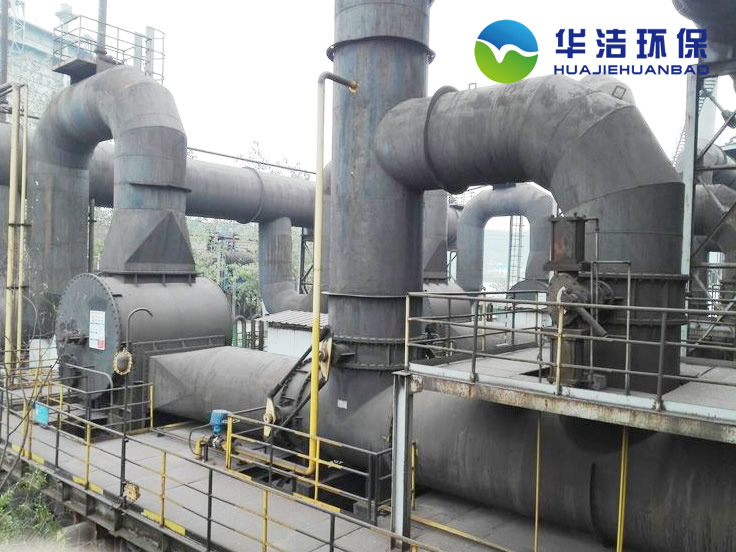

轉爐一次煙氣凈化系統-環保除塵設備
概述:

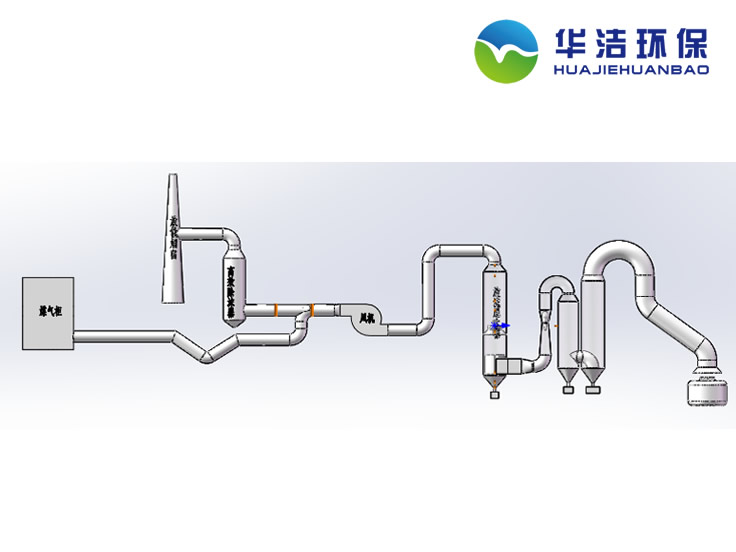

轉爐煙氣凈化系統在原“OG”工藝基礎上進行大幅度技術升級,實現國家排放標準要求。轉爐煙氣凈化系統主要由高效節水型洗滌塔、環縫文氏管、重力脫水器、90彎頭脫水器、絲網脫水洗滌塔等設備組成。
1、高效節水型洗滌塔。高效節水型洗滌塔是轉爐煙氣除塵的重要設備之一,其主要作用是對轉爐煉鋼產生的煙氣進行降溫、調質及粗除塵,設備組成結構必須滿足系統工藝要求的需要。采用國內頂端單位生產的噴槍,槍嘴材質為316L耐磨不銹鋼,特點是噴霧效果好,耐高溫,耐磨損。
2、環縫文氏管。由環縫文氏管本體、重砣及調節機構、液壓及伺服系統、PLC系統等組成,實現微差壓工藝要求。
3、重力脫水器。重力脫水器安裝在一文擴散段下,當含塵水滴的沉降速度大于氣體上升速度時,含塵水滴從氣流中分離出來;內設防沖刷垂直背包措施及分流板,使煙氣均勻通過,達到脫水效果,由排水槽排出。
4、90°彎頭脫水器。彎頭脫水器設置在直管煙道下部,借助于氣流在彎頭中折轉90°時產生的離心力將水滴甩出,由排水槽排出。
5、絲網脫水洗滌塔。設置在90°彎頭脫水器出口之后,將進入風機之前的煙氣進一步進行脫水,攜帶一定量水霧的氣流在經過一定厚度的不銹鋼絲網時,氣流方向發生變化,因慣性作用,已凝結的含塵大水滴沉降而從氣流中分離出來,由排水槽排出;不銹鋼絲網上部設有噴淋水,在非冶煉期對絲網進行沖洗;不銹鋼絲網塊設計成方形塊狀,便于拆下進行徹底清洗。
